Приточная установка 2vv ALFA AC 3000 E

ПРИТОЧНАЯ УСТАНОВКА ALFA

КРАТКАЯ ХАРАКТЕРИСТИКА


• производительность по воздуху от 800 до 6000 м3 /ч



• пять размеров



• водяной нагреватель, электрический нагреватель, прямой испаритель



• встроенный регулятор с дистанционным управлением



• компактное исполнение

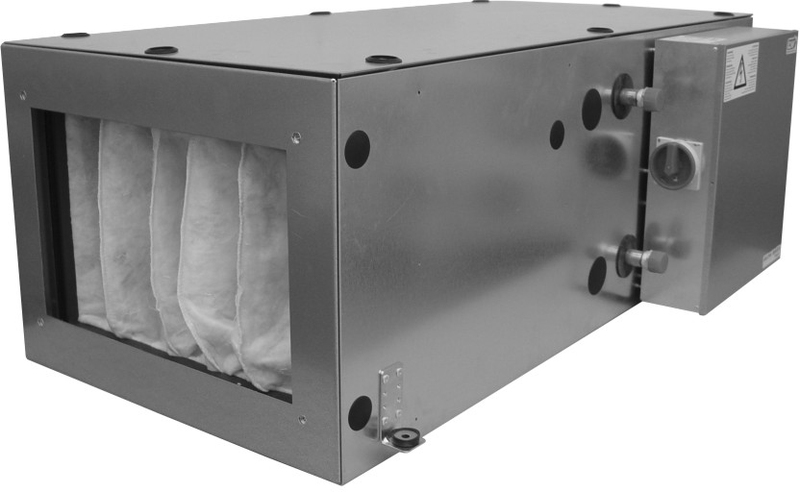

Приточная вентиляционная установка ALFA это вентиляционное устройство, которое подает наружный воздух в помещение, фильтрует его, нагревает или же охлаждает (в зависимости от оснащения устройства). В противоположном направлении вытяжная установка ALFA отсасывает воздух из помещения и выводит его в атмосферу. Установка не предназначена для отопления теплым воздухом. Вентиляционная установка ALFA пригодна, главным
образом, для проветривания офисов, небольших магазинов, кафе, ресторанов, спортивных центров и других помещений. Установка предназначена для эксплуатации в помещениях с сухой средой при температуре окружающего воздуха в пределах от 0 °C до +40 °C и при относительной влажности до 80 % и служит для подачи воздуха без грубой пыли, жиров, химических испарений и других загрязнений, имеющего температуру в пределах от -20 °C (установки с водяным нагревателем - до -40 °C) до +40 °C и относительнуювлажность до 90 %. Устройство, установленное в трубопроводе, имеет степень электрической защиты IP 20.

Проект вентиляционной установки должен всегда выпоняться проектировщиком систем вентиляции.

Корпус устройства изготовлен из сэндвич-панелей, внешняя сторона покрыта белым лаком (RAL9010). Регулятор позволяет управлять производительностью по воздуху (5 ступеней), нагревом и охлаждением воздуха, работой клапанов, а также проводить
идентификацию аварийных состояний.

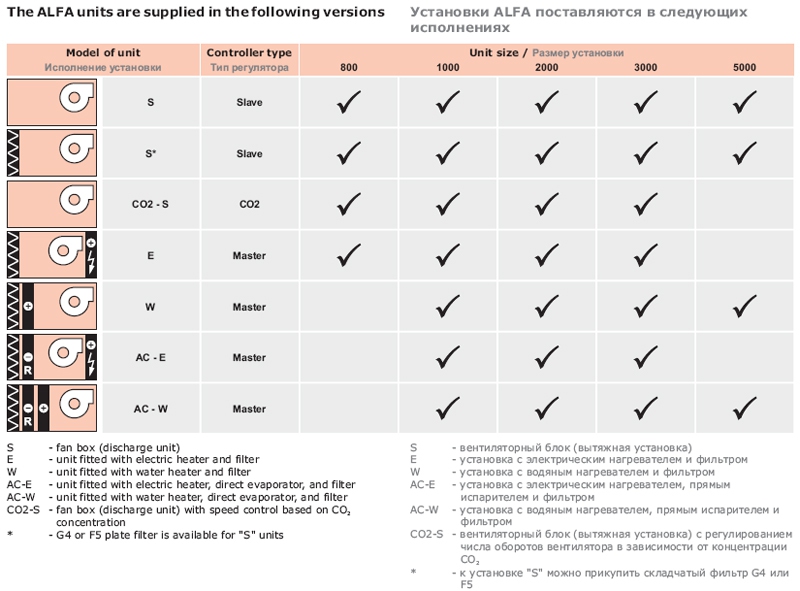

Рисунок №1 Установки ALFA поставляются в следующих исполнениях

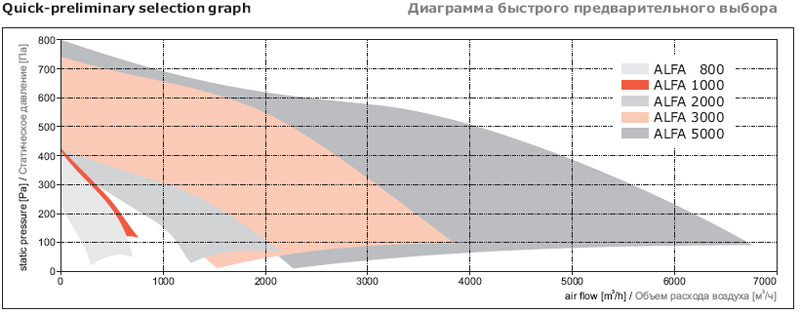

Диаграмма быстрого предварительного выбора




ALFA AC-E установка с электрическим нагревателем, прямым испарителем и фильтром

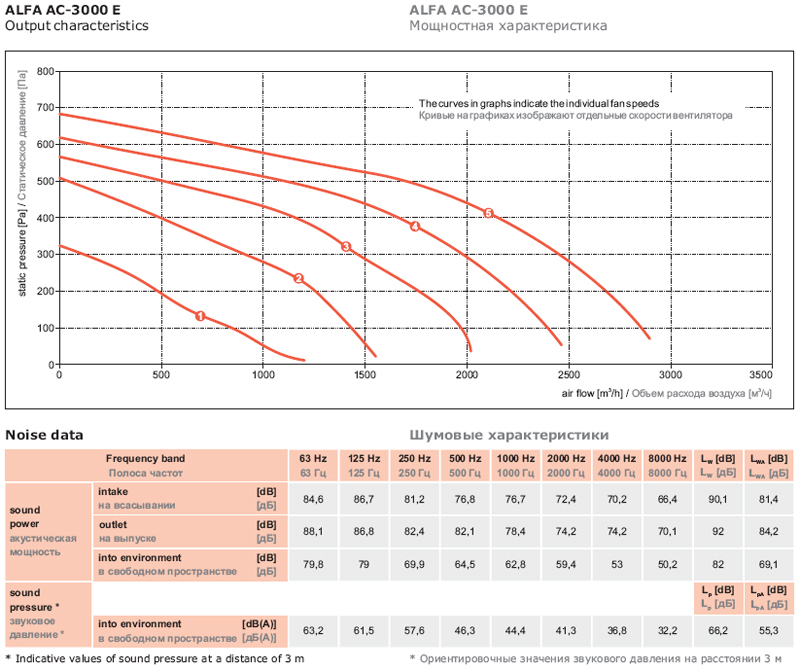

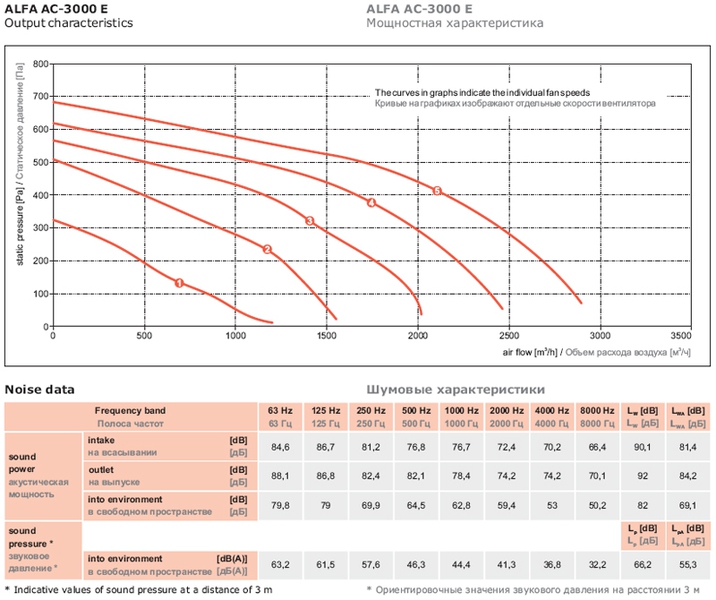

Мощностная и шумовые характеристики

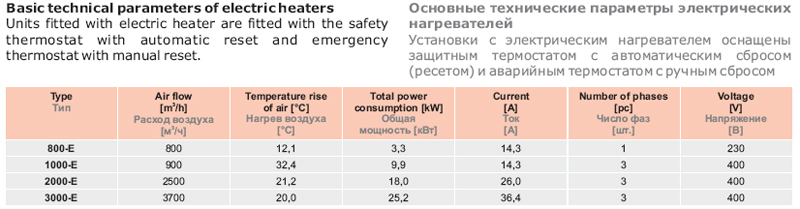

Основные технические параметры электрических нагревателей
Установки с электрическим нагревателем оснащены защитным термостатом с автоматическим сбросом (ресетом) и аварийным термостатом с ручным сбросом


Основные технические параметры электрических нагревателей

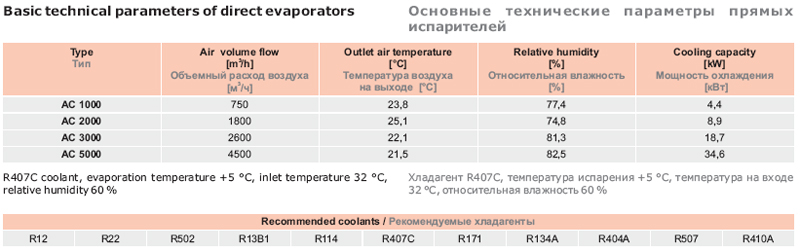

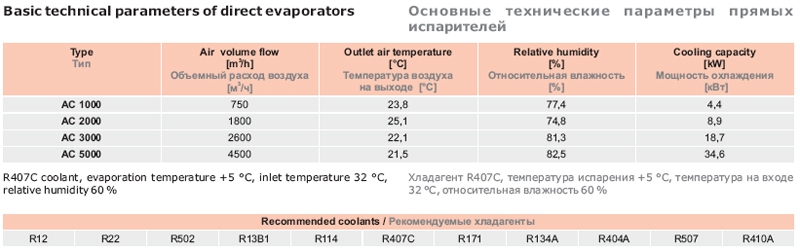

Основные технические параметры прямых испарителей



УСТАНОВКА И МОНТАЖ

• устройство предназначено для установки в горизонтальном положении, контрольные люки должны находиться наверху или внизу. Это единственно правильное положение, в котором необходимо устанавливать устройство.



• устройство необходимо установить так, чтобы осталось свободное пространство, достаточное для проведения технического обслуживания, сервиса или демонтажа. В особенности это касается контрольных люков, которые должны полностью открываться, и
  доступа к шкафу регулятора



• устройство прикрепляется с помощьюподвесных держателей, находящихся на обеих боковых сторонах устройства.



• для прикрепления к несущей конструкции обычно используются стержни с резьбой и гайками.



• устройство должно быть прикреплено так, чтобы была исключена возможность падения.



• на расстоянии до 100 мм от корпуса установки и 500 мм от входного патрубка установки не должно быть никаких горючих материалов.

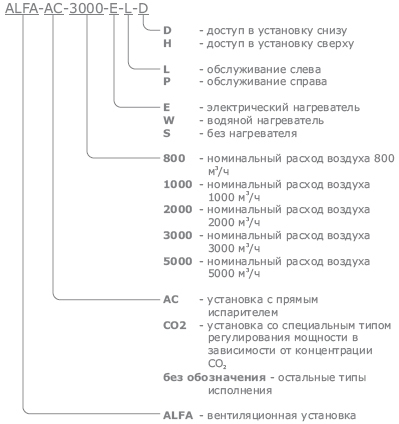

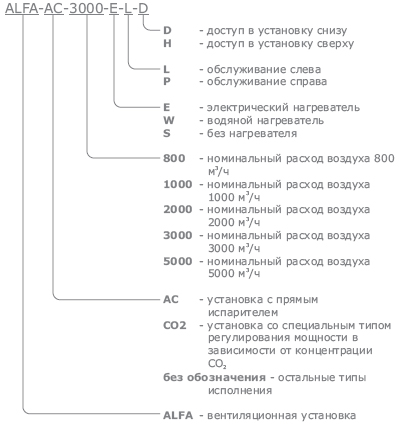

ОБЪЯСНЕНИЕ ОБОЗНАЧЕНИЙ
